Zarážecí břevno pro vrh koulí ocelové se dřevem

Zarážecí břevno pro vrh koulí ocelové se dřevem WA

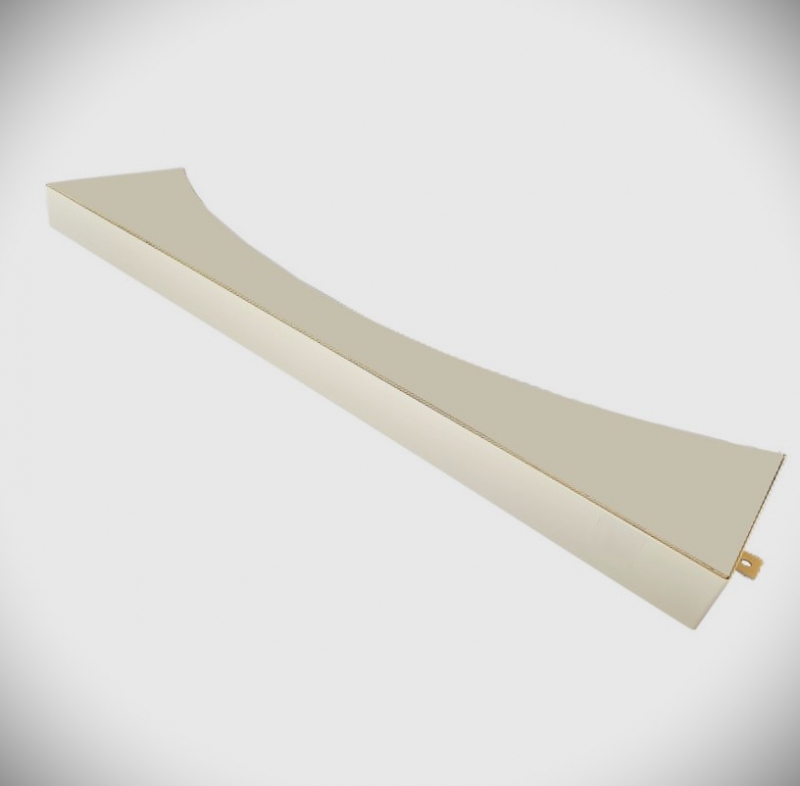

Zarážecí břevno k odhodovému kruhu pro vrh koulí se na závěr přišroubuje (na předem připravený podkladní beton) zarážecí břevno, které je buď ze dřeva nebo z oceli. Naše břevno má ocelové tělo a desku z vodovzdorné překližky. Ocelové tělo zpevněné opěrkami tvoří základní tvar výrobku, opěrky jsou zároveň nosným prvkem dřevené desky, která se k ocelovému tělu přišroubovává. Dřevěná deska z vodovzdorné překližky je vsazena do ocelového těla tak, že ocelovou část mírně přesahuje, aby nedošlo ke zranění závodníka o ocelovou část břevna. V případě poškození dřevěné desky je možné tuto desku objednat samostatně. Montáž a instalace: Zarážecí břevno je umístěno na betonové lože, které je na vnější straně kruhu. Toto lože je v terénu ve výšce lemu odhodového kruhu, tedy cca. 20mm nad úrovní vnitřní plochy odhodového kruhu. Břevno se umisťuje tak, aby vnější hrana odhodového kruhu navazovala na vnitřní oblouk břevna. Břevno se upevňuje do betonového základu na dvou bodech, v postranních ocelových výstupech. Jsou určeny na uchycení pomocí šroubů M10. K uchycení do betonu doporučujeme speciální armovací trny se zapuštěnou matkou, které se osazují do betonu pomocí chemických kotev. Případně je možné využít klasické hmoždinky do betonu. Kotvící prvky nejsou součástí dodávky zarážecího břevna, je třeba zvolit způsob uchycení a případně uchycení objednat samostatně. Zarážecí břevno je vyrobeno dle mezinárodních platných pravidel WA - pravidlo 33.2. VYROBENO V ČESKÉ REPUBLICE.

Soubor: 13196 Prohlášení o shodě.pdf
